NeoDen S1 Ħarsa ġenerali
Ditta u Mudell: NeoDen S1
Oqsma ta 'Applikazzjoni: Użati ħafna fis-setturi kollha tal-manifattura elettronika li jeħtieġu kontroll tal-kwalità tal-istampar tal-pejst tal-istann ta'-preċiżjoni għolja, inkluż elettronika għall-konsumatur, elettronika tal-karozzi, apparat mediku, sistemi ta 'kontroll industrijali, u tagħmir ta' komunikazzjoni.
Vantaġġi ewlenin: Jikseb kontroll tal-kwalità stabbli, effiċjenti u affidabbli ħafna fil-proċessi tal-istampar tal-pejst tal-istann SMT permezz ta 'immaġini integrati ta'-riżoluzzjoni għolja 5MP, preċiżjoni ta 'skoperta ta' livell ta 'mikron-(1 μm), u kapaċità ta' pproċessar ultra-veloċi taħt 0.7 sekondi.
Highlight U Dettalji
Immaġini ta'-Riżoluzzjoni Għolja bi Stabbiltà Eċċezzjonali ta' Sejbien
- Kamera HD 5MP:Jutilizza kamera industrijali ta' 5-megapixel imqabbda ma' sors ta' dawl RGB surround biex tiżgura immaġini ta' pejst tal-istann ċari u mingħajr dell, li jistabbilixxi l-pedament għal kejl preċiż.
- Kapaċità tal-Kejl tal-Livell ta' Micron-:L-S1 għandu ipproċessar avvanzat tal-immaġni, li jagħti preċiżjoni tal-kejl tal-għoli ta '1 μm.
- Ripetibbiltà affidabbli:B'metriċi ta' ripetibbiltà u riproduċibbiltà (R&R) taħt l-10% għal parametri kritiċi bħall-erja, il-volum u l-għoli, jiżgura affidabilità tal-produzzjoni fit-tul-.
Analiżi Rapida u Effiċjenti tad-Difetti tal-Pejst tal-Istann
- Spezzjoni Komprensiva 2D:Jiskopri b'mod effiċjenti ż-żona tal-pejst tal-istann, l-offset, il-forma u l-elettrodepożitu kontinwu tal-landa, u jidentifika malajr difetti bħal istann insuffiċjenti, istann żejjed, allinjament ħażin jew pont.
- Veloċità tal-Ipproċessar Ultra-Mgħaġġla:Algoritmi ta' immaġni b'saħħithom jiksbu proċessar ta'-frame wieħed taħt 0.7 sekondi, u jissodisfaw it-talbiet tal-ħin taċ-ċiklu tal-linji ta' produzzjoni SMT ta'-veloċità għolja.
Sistema ta' Software Intelliġenti u Programmazzjoni Simplifikata
- Modalità ta' Programmazzjoni Rapida:Jappoġġja l-ipprogrammar awtomatiku permezz ta 'l-importazzjoni tad-dejta Gerber u CAD, filwaqt li joffri għażliet ta' pprogrammar offline u manwali biex jissimplifikaw b'mod sinifikanti s-setup.
- Utent-Interface Faċli:Jikkaratterizza interface tal-utent grafika bi-klikk waħda li taqleb bejn is-sistemi Ċiniżi u Ingliżi, li tiżgura tħaddim intuwittiv u ħakma faċli.
SPC Professjonali -Traċċar u Analiżi tad-Data f'Ħin Real
- Appoġġ SPC Komprensiv:Jippermetti analiżi SPC offline u jipprovdi rapporti fil-{0}}ħin reali għall-monitoraġġ tat-tendenzi tal-produzzjoni ta' parametri kritiċi bħall-volum, l-erja, l-għoli u l-offset.
- Traċċabilità tad-Dejta:Id-dejta tal-ispezzjoni u ċ-ċarts tal-kontroll jistgħu jiġu esportati faċilment f'formati ta 'immaġni Excel jew JPG/BMP għal traċċabilità tal-kwalità, titjib tal-proċess, u rappurtar tal-klijenti.

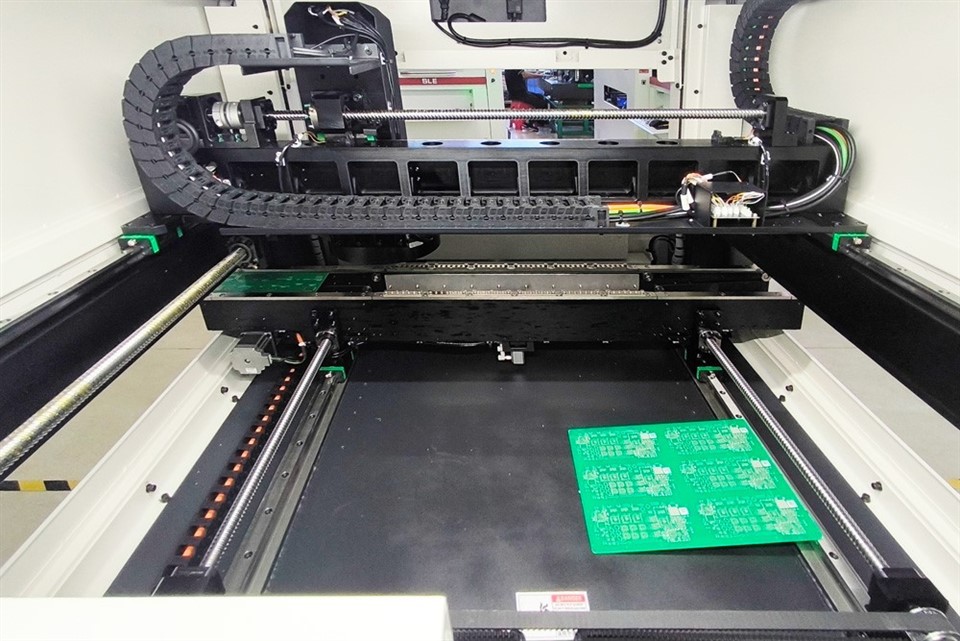

Pjattaforma Mekkanika Awtomatizzata Stabbli -Veloċità Għolja
- Servo Drive ta'-Prestazzjoni Għolja:Il-pjattaformi X/Y huma misjuqa minn sistemi ta' servo motor AC ta' -prestazzjoni għolja, li jiżguraw preċiżjoni tal-moviment u stabbiltà b'veloċità massima tal-ivvjaġġar ta' 600mm/s.

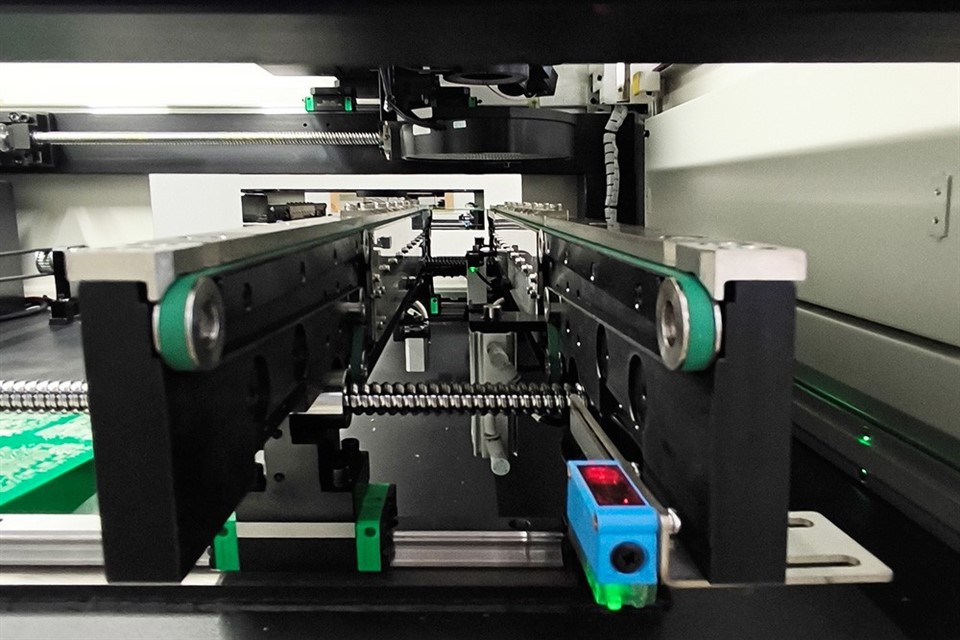

- Trasferiment kompletament Awtomatizzat:Karatteristiċi ta' sistema awtomatika ta' tagħbija/ħatt tal-bord konformi mal-protokolli standard SMEMA, li tippermetti integrazzjoni bla xkiel fi kwalunkwe produzzjoni awtomatizzata SMT
NeoDen S1 Parametru SPI
| Iċċekkja Sistema | Kamera:5 mega-pixel |
| Dawl: RGB mdawra | |
| FOV:42 × 34mm (17 μm) | |
| Ħin tal-ipproċessar għal kull qafas:< 0.7 seconds | |
| Għoli massimu tat-test:450 μm | |
| Ambitu tal-istann:0.2 × 0.2 mm - 12 × 12 mm | |
| Metriċi tal-Prestazzjoni | Preċiżjoni tal-iskoperta tal-għoli:1 μm |
| Ripetibbiltà tal-Volum/Żona/Għoli:< 1 μm @3sigma | |
| Ripetibbiltà u Riproduċibbiltà (R&R):< 10% | |
| Karatteristiċi tas-Softwer | Sistema Operattiva:Windows 10 64-bit |
| Interface Operattiva: Programmazzjoni grafika, swiċċjar tal-lingwa Ċiniża/Ingliża | |
| Appoġġ għall-Programmazzjoni: Jappoġġja Gerber, input CAD, programmazzjoni offline u manwali | |
| Appoġġ SPC: SPC offline / Rappurtar f'-ħin reali (Rapport f'kull ħin) | |
| Esportazzjoni tad-Dejta: Excel, Stampi (jpg, bmp) | |
| Mekkanika u Trasferiment | Għoli tat-Trasferiment tal-PCB:900 ± 30 mm |
| Modalità ta 'Fissar tas-Sustrat: Pjanċa tal-Lock tat-Tfer | |
| Daqs minimu tal-PCB:50 × 50 mm | |
| Daqs massimu tal-PCB:500 × 460 mm | |
| Veloċità tat-Trasferiment:1500 mm/s (Mass) | |
| Sistema tal-Pjattaforma | Tagħmir tas-sewwieq: Sistema ta 'mutur servo AC |
| Preċiżjoni tal-Issettjar tal-Pjattaforma X/Y:5μm | |
| Veloċità taċ-Ċaqliq:600 mm/s |
Informazzjoni Kummerċjali
MOQ: 1 pc
Dettalji tal-Imballaġġ: Ippakkjar tal-kannestru tal-injam
Ħin ta' Kunsinna: 3-7 Ijiem
